Todo lo que necesitas saber sobre el aislamiento acústico en cubiertas inclinadas

¡Bienvenid@ al Blog de cubiertas y tejados de Onduline!

En obra nueva o rehabilitación, uno de los aspectos más olvidados en cubiertas inclinadas es el aislamiento acústico. Sin embargo, un tejado mal aislado puede provocar molestias constantes por el ruido exterior: tráfico, lluvia intensa, o incluso el impacto del granizo.

Abordar correctamente el aislamiento acústico no solo mejora el confort interior, sino que también cumple con los requisitos del CTE y evita futuras intervenciones costosas. En este artículo te explicamos qué tener en cuenta y cómo resolverlo eficazmente desde proyecto o en fase de obra.

¿Por qué es importante el aislamiento acústico en una cubierta inclinada?

Las cubiertas actúan como primera barrera frente al ruido exterior. En zonas urbanas o bajo condiciones climáticas exigentes, un tejado sin aislamiento acústico adecuado:

• Transmite vibraciones y ruidos directamente al interior.

• Afecta al confort acústico del edificio.

• Incumple los niveles mínimos exigidos por el CTE DB-HR Protección frente al ruido.

Además, la percepción del ruido se intensifica en espacios bajo cubierta (buhardillas, áticos o viviendas unifamiliares), donde el usuario está directamente expuesto a la parte superior del edificio. Por lo tanto, no basta con contar con un buen aislamiento térmico o una buena impermeabilización, sino que es necesario tener instalado un sistema de cubierta que responda acústicamente con garantías.

Tipos de ruido que afectan a una cubierta inclinada

Para diseñar correctamente la solución constructiva de cubierta, es importante entender los tipos de ruido que pueden incidir en esta:

• Ruido aéreo exterior: proviene de fuentes como tráfico, trenes o aviones. Se transmite por el aire y atraviesa elementos constructivos que no presentan masa o no cuentan con un aislamiento suficiente.

• Ruido a impacto: generado por fenómenos atmosféricos como la lluvia o el granizo. Se transmite por vibración a través de las capas del tejado, especialmente si no hay materiales que absorban o disocien el impacto.

• Ruido estructural o de vibraciones: proviene de vibraciones generadas por equipos instalados en la cubierta (como maquinaria de climatización, extractores, etc.) o por el movimiento de los propios materiales de la cubierta.

• Ruidos por dilataciones: son característicos de cubiertas nuevas o con materiales rígidos, y se producen por los cambios térmicos diarios (expansión y contracción de los materiales), generando crujidos o estallidos secos, especialmente durante las mañanas, en días soleados, y al anochecer si hay cambios bruscos de temperatura.

Una buena solución constructiva debe proteger frente a los diferentes tipos de ruido.

Factores clave que influyen en el aislamiento acústico

1. Tipo de soporte y su rigidez

Un soporte ligero (por ejemplo, una chapa metálica sin aislamiento) transmite más vibraciones que un soporte rígido y multicapa. Es fundamental contar con una base que amortigüe.

2. Materiales de aislamiento

La masa y elasticidad del aislante son clave. No todos los aislamientos térmicos ofrecen un comportamiento acústico destacado. En cubiertas inclinadas, lo ideal es utilizar paneles aislantes que combinen aislamiento térmico con aislamiento acústico. En resumen, se debe buscar un equilibrio y, lo ideal, es buscar datos aportados por los fabricantes para determinar las prestaciones del aislamiento.

3. Tratamiento de encuentros y discontinuidades

Una mala ejecución en puntos singulares (como juntas, remates o paso de instalaciones) puede arruinar todo el sistema, generando puentes acústicos.

4. Revestimientos interiores

Los acabados interiores influyen en la reflexión o absorción del sonido. Una buena solución acústica considera también los elementos visibles desde el interior.

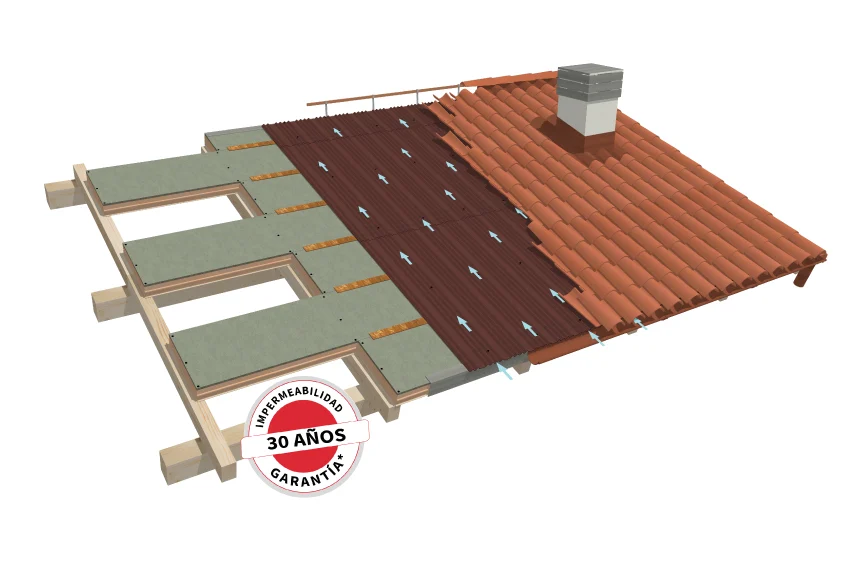

Solución práctica: SISTEMA INTEGRAL ONDULINE^Ⓡ con aislamiento acústico mejorado

En Onduline^Ⓡ apostamos por el diseño de sistemas completos de cubierta que combinen impermeabilización, ventilación, aislamiento térmico y acústico, garantizando una cubierta ligera, duradera, eficiente y silenciosa.

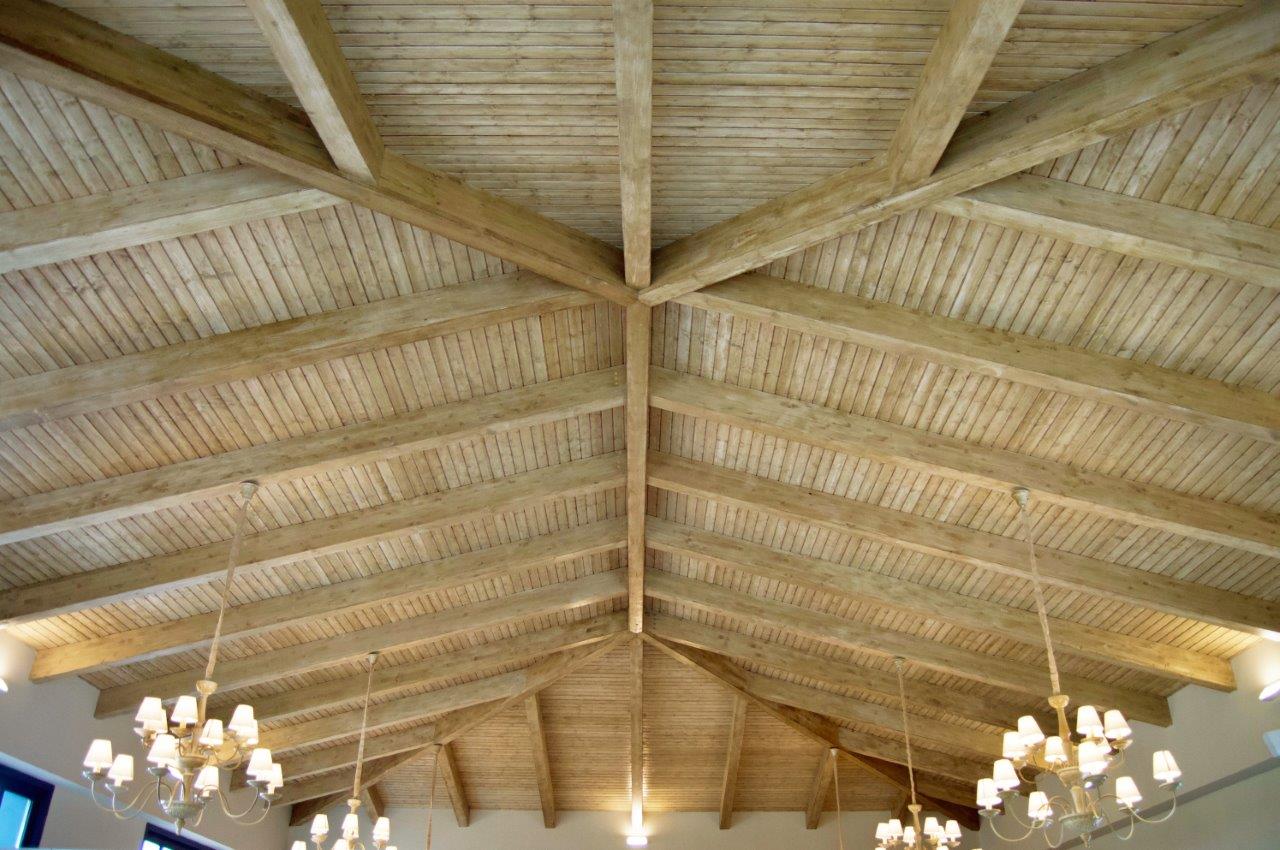

Una opción eficaz es el uso de paneles sándwich de madera como ONDUTHERM®, que incorporan aislamiento térmico y acústico, disponible en una amplia variedad de espesores, formando a su vez el acabado interior y soporte de la cubierta inclinada. Estos paneles sándwich de madera, instalados en una cubierta inclinada junto a la impermeabilización y cobertura de teja, permiten alcanzar valores de aislamiento acústico elevados, cumpliendo el mínimo exigido por el CTE (36 dBA) con tan solo 50 mm de espesor aislante.

Si se combinan los paneles sándwich de madera con ONDULINE BAJO TEJA^Ⓡ DRS, se forma una capa continua de impermeabilización bajo teja junto a una cámara de aire ventilada, lo que supone formar una cubierta ligera, aislada, impermeabilizada y ventilada de alto rendimiento.

Beneficios principales

1. Reducción del ruido aéreo y de impacto: protección frente a ruido de tráfico y lluvia.

2. Simplicidad de ejecución: menos capas y errores en obra.

3. Compatibilidad con todo tipo de tejas y pizarra: cerámicas, de hormigón, mixtas, planas o curvas e incluso pizarra.

4. Cumplimiento del CTE DB-HR desde espesores bajos y sin necesidad de soluciones internas adicionales.

5. Ligereza y resistencia: El conjunto de los paneles sándwich ONDUTHERM® y las placas ONDULINE BAJO TEJA® DRS supone una carga muy baja a la cubierta (alrededor de 25 Kg/m²), mientras que la resistencia a cargas es muy alta, ambos factores ideal para la rehabilitación de tejados.

Consejos técnicos para un buen aislamiento acústico

Si vas a proyectar o ejecutar una cubierta inclinada y necesitas asegurar su comportamiento acústico, ten en cuenta estas recomendaciones:

• Inspecciona el soporte existente si estás trabajando en rehabilitación. Evalúa su capacidad portante, continuidad y nivel de transmisión de vibraciones.

• Evita el uso de materiales sin certificación acústica o con baja densidad.

• Asegura la colocación de los paneles aislantes sin discontinuidades. Presta atención a los encuentros con muros, chimeneas o cambios de plano.

• Instala sistemas integrales que combinen aislamiento térmico y acústico en una sola capa continua.

• Revisa el comportamiento acústico esperado en proyecto con los valores dBA proporcionados por el fabricante, y compáralos con los requerimientos del CTE según el uso previsto del edificio.

Errores comunes

• Pensar que el aislamiento térmico es suficiente: muchos materiales térmicos también aíslan del ruido, pero tal vez no sea suficiente.

• Usar soluciones independientes para cada necesidad: lo ideal es un sistema integral, donde impermeabilización, aislamiento térmico y acústico trabajen juntos.

• No tener en cuenta los puntos singulares: una sola fuga acústica puede comprometer todo el sistema.

• Descuidar la ejecución: una mala colocación de los materiales o la falta de sellado en encuentros puede afectar de forma crítica al resultado final.

¿Cómo justificar el cumplimiento del CTE en aislamiento acústico?

En la redacción de proyectos de edificación, es habitual requerir una memoria justificativa del cumplimiento del DB-HR. Para ello, en Onduline^Ⓡ ponemos a tu disposición:

• Justificación con acuerdo al Catálogo de elementos constructivos del CTE.

• Detalles constructivos CAD listos para incorporar al proyecto.

• Asistencia técnica personalizada para adaptar el sistema de cubierta inclinada a las condiciones específicas del proyecto (pendientes, geometrías, cargas, normativa autonómica).



El SISTEMA INTEGRAL ONDULINE® permite cumplir simultáneamente con el DB-HS (salubridad), DB-HE (eficiencia energética) y DB-HR (protección frente al ruido), evitando la dispersión de soluciones por capas y facilitando tanto la justificación técnica como la ejecución en obra.

En cuanto al DB SI (protección frente al fuego), el panel sándwich ONDUTHERM es considerado como sistema ligero (DB SI S6 3.2). Contamos con varias referencias ensayadas obteniendo una clasificación de reacción al fuego Bs2-d0. Además, superamos la exigencia de resistencia al fuego exterior del CTE, que es BROOF (T1), al alcanzar un resultado de BROOF (T2)).

Conclusión: confort, cumplimiento normativo y durabilidad en un solo sistema

El aislamiento acústico en cubiertas inclinadas es una necesidad en proyectos que buscan confort, eficiencia energética y cumplimiento normativo. Desde Onduline^Ⓡ apostamos por soluciones técnicas completas como el SISTEMA INTEGRAL ONDULINE®, que resuelve en una sola intervención el soporte, la impermeabilización, el aislamiento térmico y acústico y la ventilación.

Si estás proyectando una cubierta nueva o rehabilitando un tejado existente, asegúrate de considerar el aislamiento acústico desde el principio. No solo mejorarás la calidad del edificio, sino que evitarás molestias al usuario final y garantizarás un mejor comportamiento a largo plazo.

¿Tienes dudas técnicas o necesitas apoyo para tu próximo proyecto? Contacta con nuestro equipo técnico o accede a nuestra web para consultar toda la documentación y soluciones disponibles.
