¿Cómo impermeabilizar una cubierta inclinada con poca pendiente?

¡Bienvenid@ al Blog de cubiertas y tejados de Onduline!

La impermeabilización de cubiertas y tejados es siempre un punto crítico en cualquier proyecto edificatorio, sea obra nueva o rehabilitación, pero cuando hablamos de cubiertas inclinadas con poca pendiente la complejidad aumenta. La evacuación del agua en una cubierta inclinada con poca pendiente es más lenta, por lo que el riesgo de filtraciones se multiplica. De hecho, el CTE obliga a disponer de soluciones de impermeabilización debajo de la cobertura de teja para pendientes inferiores a una media del 30%, lo cual tampoco es que sea considerado una pendiente baja sino más bien moderada/media.

En este artículo analizaremos los principales retos de las cubiertas de poca pendiente, qué exige la normativa, y qué soluciones te ofrecemos desde Onduline®; ONDULINE BAJO TEJA® DRS como solución completa de impermeabilización, o sistemas completos como el SIATE DE CUBIERTA ONDULINE®, que te permiten proyectar con seguridad, cumpliendo la normativa y asegurando la durabilidad del tejado, además del confort interior y el ahorro energético.

Qué entendemos por "poca pendiente" (y qué implica)

En los tejados (cubiertas inclinadas de teja) consideramos que cuentan con “baja o poca pendiente” aquellas cubiertas cuyos faldones o sistemas de formación de pendientes sean inferiores al 25 %, rango en el que un sistema de impermeabilización bajo teja no debería considerarse opcional sino imprescindible para garantizar la estanqueidad de la cubierta o tejado. Esto se debe a que, en cubiertas con pendientes inferiores al 25%, no solo se corre un riesgo considerable de filtraciones ante posibles movimientos o roturas de algunas tejas, factor siempre aplicable a un tejado, sino que también responderá insuficientemente al mero hecho de tener que soportar días de tormenta y lluvia intensa, al efecto del agua con viento, al granizo o incluso a las nevadas que puedan darse en determinadas zonas climáticas.

El sistema ONDULINE BAJO TEJA® DRS está diseñado precisamente para garantizar la impermeabilización del tejado en faldones con pendientes a partir de tan solo un 15 % de pendiente.

Retos de la impermeabilización en cubiertas y tejados con poca pendiente

Las cubiertas inclinadas con baja pendiente presentan particularidades que no se pueden pasar por alto a la hora de realizar un proyecto de obra nueva o de rehabilitación. Por ello, antes de pasar a ver las soluciones constructivas existentes, conviene identificar cuáles son los principales retos que presenta este tipo de cubiertas:

1. Mayor riesgo de filtraciones: el agua se acumula y tarda más en evacuar.

2.  Exigencias normativas: el CTE (DB HS) obliga a disponer de una capa de impermeabilización adicional cuando la pendiente del faldón no alcanza el mínimo exigido para cada tipo de teja.

3. Condensaciones y humedades: una ventilación insuficiente puede afectar al aislamiento térmico, al soporte y estructura.

4.  Compatibilidad con el material de cobertura: tejas cerámicas, de hormigón o pizarra necesitan soluciones especificas para un buen rendimiento.

Soluciones técnicas recomendadas

A continuación, te proponemos soluciones contrastadas y alineadas con CTE, priorizando la impermeabilización, la instalación en seco, ventilación y durabilidad.

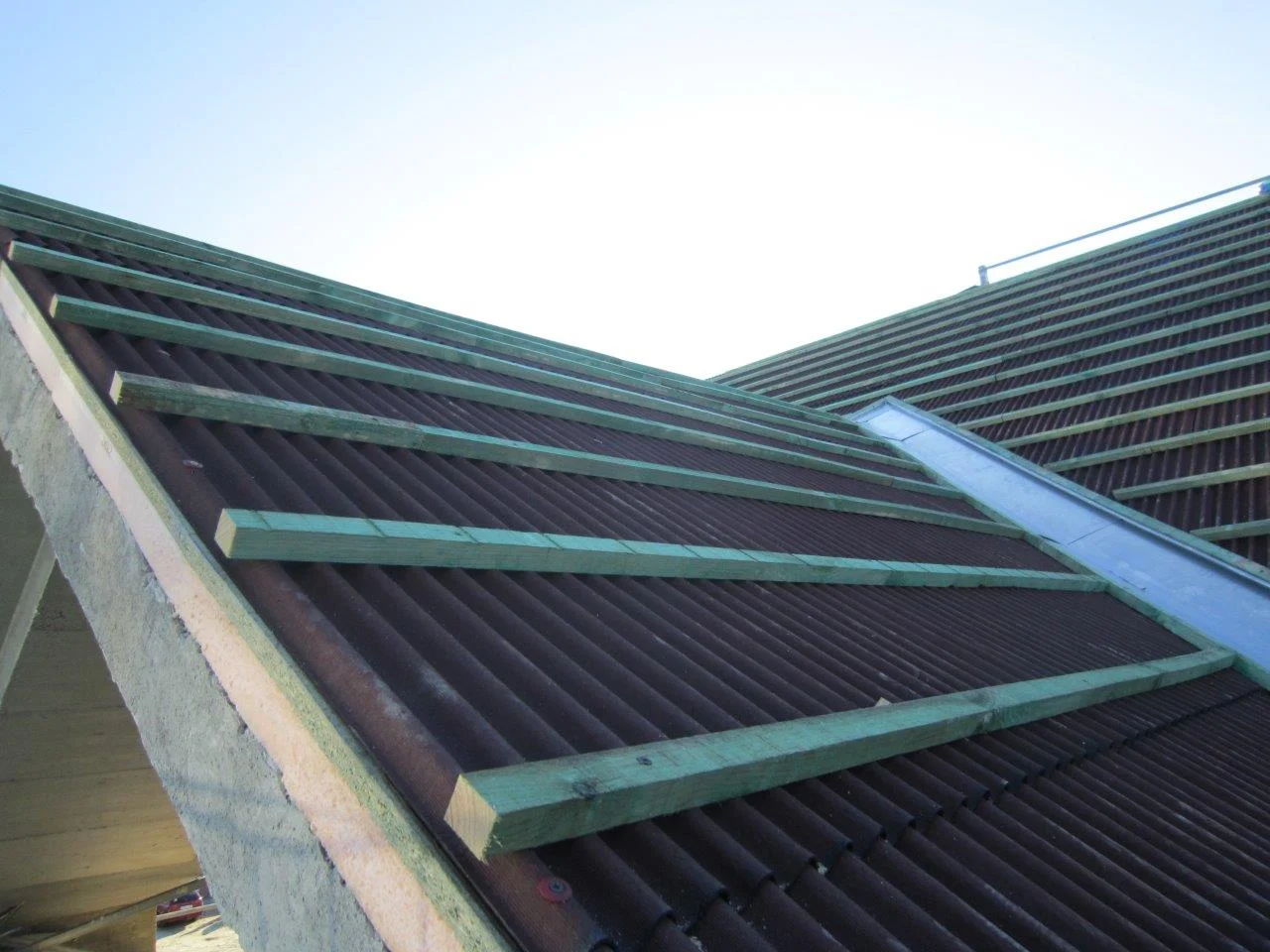

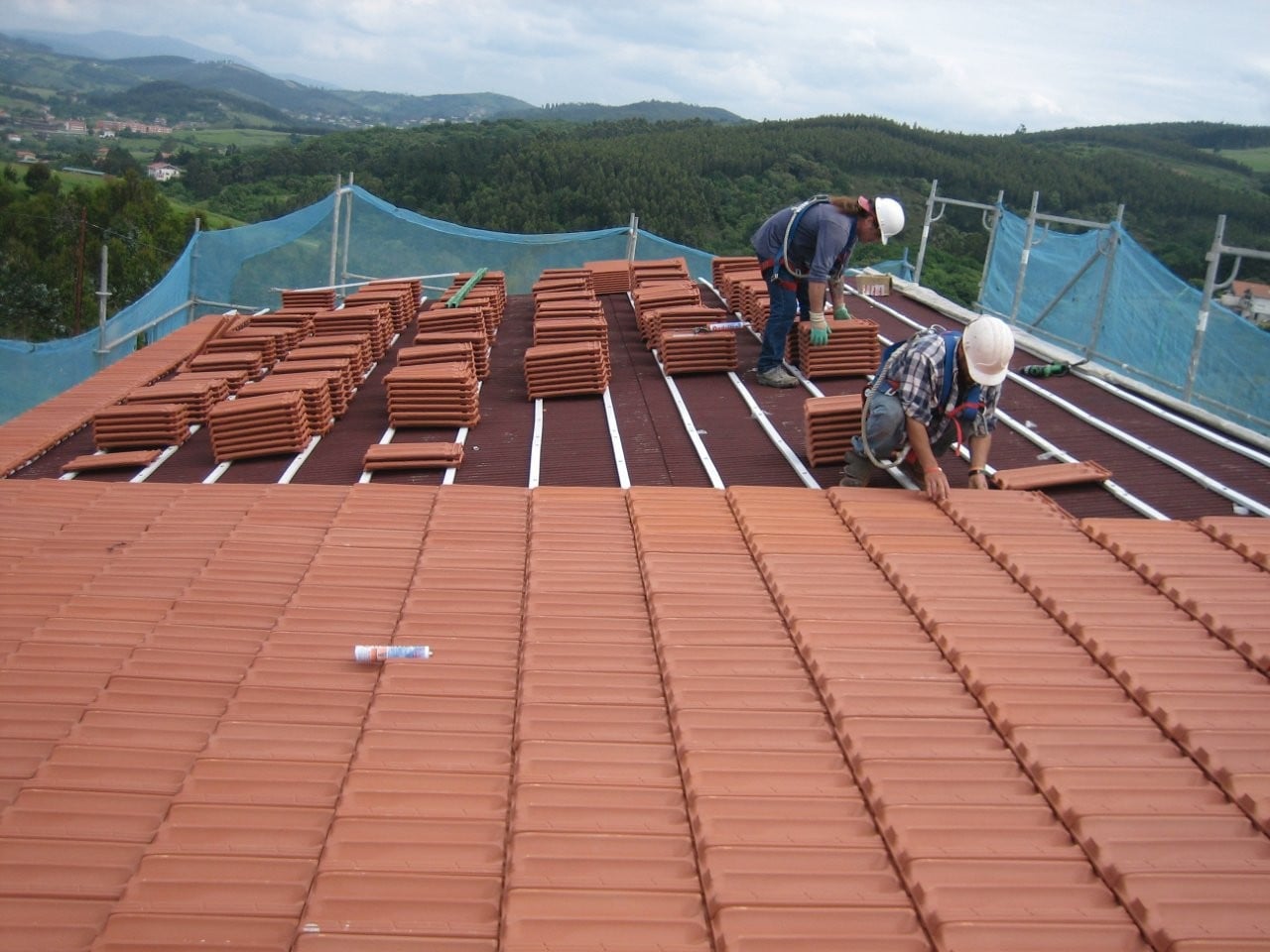

1. Impermeabilización y microventilación con ONDULINE BAJO TEJA® DRS

•  Qué resuelve: crea una capa de impermeabilización continua bajo la teja y aporta ventilación gracias a la geometría ondulada y a su instalación en seco. El resultado es muy efectivo: tejado impermeabilizado y microventilado para evitar condensaciones.
• Dónde aplicarlo: cubiertas inclinadas de teja –tejados– desde el 15% hasta el 70% de pendiente (o incluso mayores pendientes, aunque se recomienda contactar con el Departamento Técnico).
• Cómo se instala: En función de la pendiente del faldón se adaptan los solapes lateral y longitudinal de las placas ONDULINE BAJO TEJA® DRS para garantizar la estanqueidad. Esta tarea se facilita gracias a las marcas de solape existentes en los extremos de las placas bajo teja. Siempre se fijan mecánicamente por la parte alta de la onda.
• Coberturas compatibles: tejas cerámicas curvas, mixtas, planas, tejas de hormigón e incluso pizarra. Existen cinco modelos de placas ONDULINE BAJO TEJA® DRS para adaptarse a los distintos tipos de tejas o pizarra. Consulta siempre la ficha técnica de la placa bajo teja adecuada o consulta con el Departamento Técnico si tienes cualquier duda.
• Garantía: 30 años de impermeabilización en tejados desde el 15% de pendiente.

Esta solución de impermeabilización de tejados facilita cumplir con el CTE, pudiendo llegar a asegurar la estanqueidad en cubiertas inclinadas de teja con baja pendiente, reduciendo así la formación de patologías, protegiendo adecuadamente el aislamiento térmico, si existiera, y el soporte y estructura de la cubierta incluso ante la rotura o el desplazamiento de los elementos de la cobertura de la cubierta.

2. Aislamiento térmico, acabado interior y soporte de cubierta con ONDUTHERM®

•  Qué es: un panel sándwich de madera para cubiertas que integra en un solo elemento: el soporte de la cubierta, el aislamiento térmico y acústico (desde 40 hasta 200 mm), y el acabado interior (en distintas terminaciones de madera, yeso, cemento-madera, etc.)
• Que aporta: permite ejecutar una cubierta ligera y eficiente, acelerando el proceso tanto en rehabilitación energética como en obra nueva.
• Clave en baja pendiente: el tablero superior aglomerado hidrófugo resiste la humedad, pero no debe mojarse, por lo que se recomienda impermeabilizar y ventilar los paneles sándwich ONDUTHERM® con ONDULINE BAJO TEJA® DRS, formando el  SISTEMA INTEGRAL ONDULINE®. Una solución completa de cubierta ligera, impermeabilizada, aislada y ventilada, ideal para la rehabilitación energética de cubiertas inclinadas de teja.

3. Rehabilitación energética de cubiertas inclinadas con SIATE DE CUBIERTA ONDULINE®

• Qué es: un sistema completo de aislamiento térmico e impermeabilización por el exterior, diseñado para aplicarse en cubiertas inclinadas formadas por forjados inclinados de hormigón, cerámicos o de madera.
• Solución completa: Se compone de tres elementos principales: la barrera de vapor ONDUTISS® BARRIER, el medio panel sándwich aislante ONDUTHERM®BASIC y las placas ONDULINE BAJO TEJA® DRS.
• Qué resuelve: Facilita la rehabilitación energética de cubiertas inclinadas al poder instalar grandes espesores de aislamiento de manera rápida y sencilla. Además, elimina los puentes térmicos, formando un aislamiento térmico continuo en la cubierta, y facilita la impermeabilización bajo teja gracias al tablero superior aglomerado hidrófugo.

Buenas prácticas en proyectos de cubierta inclinada con baja pendiente

Además de prestar atención a escoger un sistema de impermeabilización adecuado, en cubiertas inclinadas de poca pendiente es fundamental cuidar ciertos aspectos de diseño y montaje para garantizar su durabilidad y eficacia. Estas son las principales recomendaciones para tener en cuenta en obra:

1. Comprueba el CTE para definir la solución constructiva adecuada: si la pendiente o los solapes de la teja o elemento de cobertura no alcanzan los mínimos, dispón de una capa de impermeabilización suficiente, asegurada por el fabricante, y sitúa la cámara de aire ventilada por encima del aislamiento térmico, considerando los huecos de ventilación según DB-HS1.
2. Comprueba bien los solapes y sellados: comprueba bien las normas de instalación del sistema de impermeabilización escogido para no tener problemas de estanqueidad. Por ejemplo, con ONDULINE BAJO TEJA® DRS se solapan las dos líneas marcadas en los extremos, abarcando unos 22 cm, para pendientes entre el 15 y 20% y una sola línea (≈14 cm) en pendientes mayores al 20 %.
3. Fijación mecánica al soporte: este es otro aspecto reflejado en el CTE. A pesar de que una cubierta inclinada de poca pendiente pueda parecer que no necesite fijación mecánica, es una cuestión exigida para pendientes superiores al 15%. Revisa las instrucciones de montaje en los manuales de instalación y/o las fichas técnicas del sistema prescrito.
4. Ventilación continua alero–cumbrera: da prioridad a las instalaciones en seco, que siempre van a favorecer la microventilación y durabilidad de la cubierta inclinada. Resuelve el alero, la cumbrera y limas en seco y ventiladas (puedes usar cintas de cumbrera ventilada como ONDULAIR y ganchos para teja). En encuentros con paramentos verticales o remates de chimenea deberás sellar con una banda impermeable como la nuestra a base de butilo ONDUFILM.
5. Evita mojar paneles y aislamientos en obra: planifica la impermeabilización del tejado en función del clima previsto, tratando de aplicarla lo antes posible tras instalar el aislamiento térmico de la cubierta, que puede sufrir daños si se moja directamente por la lluvia. Una forma habitual de hacerlo es actuar por fases o cubrir zonas con algún tipo de lona impermeable.

Errores habituales en la impermeabilización que debes evitar

En cubiertas inclinadas de baja pendiente, pequeños fallos de diseño o de ejecución pueden tener consecuencias graves. Estos son algunos de los errores más comunes que conviene evitar:

• Confiar solo en la teja: en pendientes de entre el 15 y el 25% el riesgo de filtración a través de la cobertura de teja es alto. Proyecta siempre un sistema de impermeabilización bajo teja.
• No definir claramente los solapes y remates/sellados: la ejecución clara y detallada de remates y solapes en elementos de impermeabilización puede marcar la diferencia entre una cubierta bien impermeabilizada y duradera o una que genere problemas en poco tiempo.
• Cumbreras y aleros macizados sin ventilación: esto favorece las humedades y la condensación, pudiendo generar mohos y dañar materiales como el aislamiento térmico o la estructura. Prioriza soluciones de alero y de cumbrera ventilada en seco, y una cámara de aire exterior ventilada.
• Canalización insuficiente: en cubiertas con poca pendiente es más probable que el agua se estanque y no se evacue en la medida necesaria, desbordando canalones, bajantes, limas, etc. Ten en cuenta esto, ante posibles días de tormenta, dotando de un sellado y solape suficiente para evitar que el agua pueda retranquear elementos de impermeabilización y producir daños, así como tener una buena evacuación.

Conclusión

Si tu cubierta inclinada tiene poca pendiente, la solución principal pasa por asegurar una buena impermeabilización debajo de la teja y generar la microventilación necesaria para evitar condensaciones.

Como has podido ver, con ONDULINE BAJO TEJA® DRS aseguras la impermeabilización desde bajas pendientes, y en combinación con el panel sándwich  ONDUTHERM® formas una cubierta ligera, aislada, impermeabilizada y ventilada.

Por otro lado, una opción ideal para la rehabilitación energética de cubiertas es optar por el sistema SIATE DE CUBIERTA ONDULINE® , una solución constructiva completa de cubierta que no solo cumple con el CTE, sino que te facilita el aislamiento térmico de la cubierta y asegura una cubierta duradera y sin filtraciones.

Con hasta 30 años de garantía en impermeabilización, en Onduline® te ofrecemos la tranquilidad de una solución de impermeabilización completa y probada en miles de proyectos.

¿Estás trabajando en una cubierta de baja pendiente? Contacta con nuestro equipo técnico para definir la solución más adecuada para tu proyecto.
