¿Cómo hacer una cubierta ligera con el panel sándwich de madera?

¡Bienvenid@ al Blog de cubiertas y tejados de Onduline!

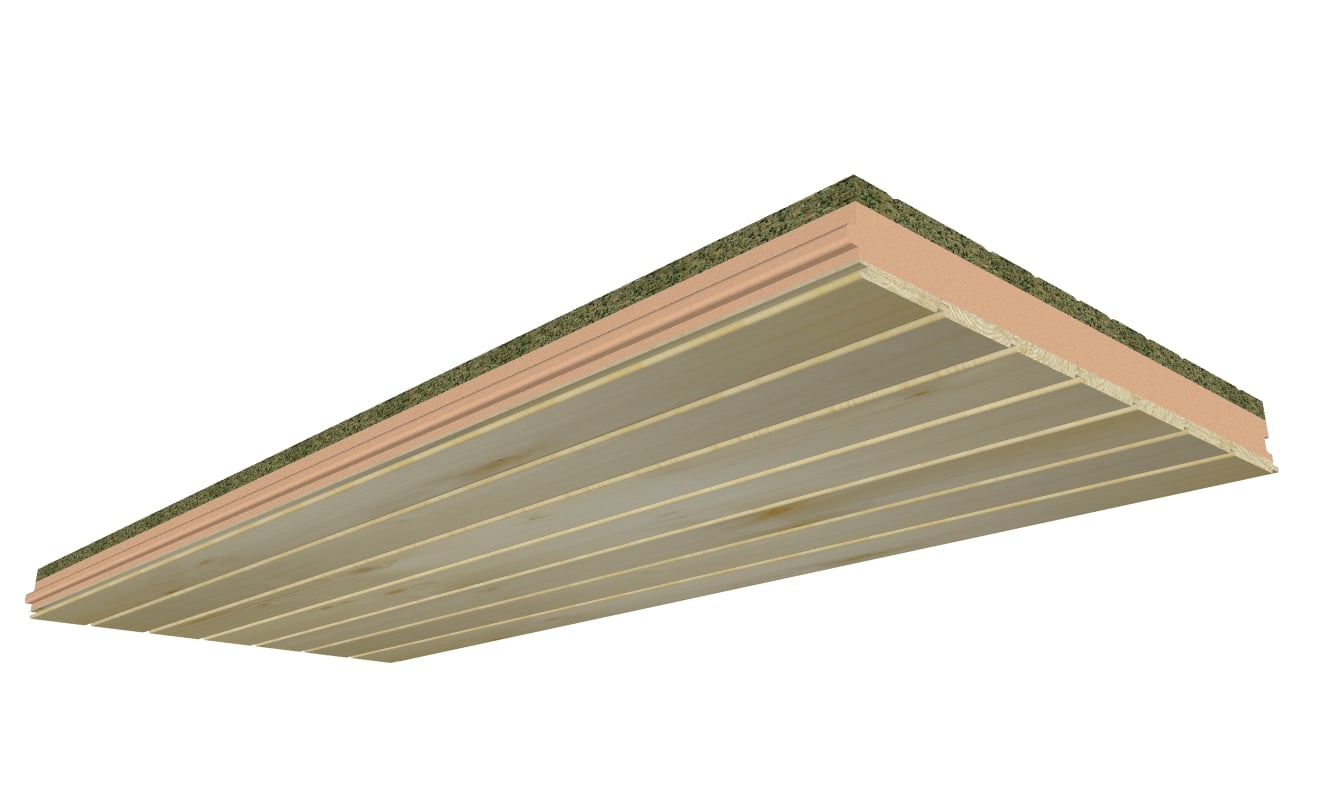

El panel sándwich madera es una solución constructiva muy consolidada para la construcción y rehabilitación de cubiertas inclinadas ligeras y eficientes, gracias a su ligereza, resistencia y capacidad aislante. Su composición, constituida a modo de sándwich mediante dos tableros, disponibles en distintos materiales, y un núcleo aislante que puede ser de poliestireno extruido (XPS), lana de roca, etc. lo convierte en un sistema altamente eficiente y fácil de instalar.

Pero ¿cómo se construye una cubierta ligera utilizando este panel? ¡En este artículo te contamos todo!

¿Por qué elegir el panel sándwich de madera para cubiertas?

La ligereza es una de las principales ventajas de este tipo de paneles para la construcción de cubiertas, pero no es su único beneficio; además combina múltiples posibilidades de acabados interiores estéticos, espesores de aislamiento y, por tanto, niveles de eficiencia energética y la formación de un soporte continuo y resistente, todo en un único elemento constructivo, de instalación sencilla y rápida, por lo que se reduce el trabajo en obra notablemente. Esto es especialmente útil tanto en proyectos de rehabilitación de cubierta, como en obra nueva, siendo ideal para la construcción de cubiertas ligeras.

 Además de su bajo peso, ofrece un gran comportamiento térmico y acústico, lo que lo convierte en una solución integral para cubiertas que necesitan eficiencia y rapidez de ejecución sin renunciar al confort. En proyectos de rehabilitación de cubierta, su ligereza permite evitar sobreesfuerzos estructurales, reduciendo significativamente los costes y tiempos de instalación.

Esta versatilidad lo hace especialmente útil para cubiertas inclinadas de todo tipo de edificios, desde viviendas unifamiliares hasta edificios públicos o históricos. Además, puede combinarse fácilmente con otros elementos constructivos, ofreciendo una solución completa, impermeable y eficiente para tejados.

Paso a paso: hacer una cubierta ligera con panel sándwich madera

El diseño de una cubierta con el panel sándwich de madera parte de una premisa clara: lograr una solución constructiva ligera, eficiente y duradera. En este sentido, el sistema ONDUTHERM® es una solución ligera, aislante y resistente, ideal para cubiertas inclinadas tanto en obra nueva como en rehabilitación. Estos son los pasos que te permitirán como arquitecto o arquitecto técnico garantizar una cubierta ligera eficiente y duradera:

1. Diseñar una estructura de cubierta adecuada

El primer paso es definir una estructura de cubierta que dé el soporte necesario a los paneles sándwich. Cada unidad del panel sándwich ONDUTHERM® mide 2.500 x 600 mm y debe apoyarse perpendicularmente a la estructura (en la línea de los 2.500 mm) teniendo, como mínimo, tres puntos de apoyo por panel; es decir, uno en cada extremo y uno central. Por ello, la separación máxima entre apoyos (intereje) es de 1.250 mm. Por otro lado, deberá realizarse un dimensionamiento adecuado de la estructura, siendo recomendable que cada panel sándwich descanse 5 cm sobre cada apoyo (importante en apoyos compartidos). Esta disposición no solo asegura la estabilidad del conjunto, sino que permite aprovechar al máximo la ligereza del sistema.

2. Seleccionar el tipo de panel sándwich según las necesidades del proyecto

Una de las grandes ventajas del panel sándwich de madera ONDUTHERM® es su versatilidad. Como arquitecto, puedes elegir entre distintos espesores de aislamiento, desde 40 hasta 200 mm, y diversos acabados interiores, como frisos de abeto, yeso, OSB, cemento-madera, etc.. Esta adaptabilidad permite responder a las exigencias de eficiencia energética y acabado decorativo, entre otros aspectos, sin añadir procesos constructivos adicionales.

3. Disponer los paneles sándwich sobre la estructura

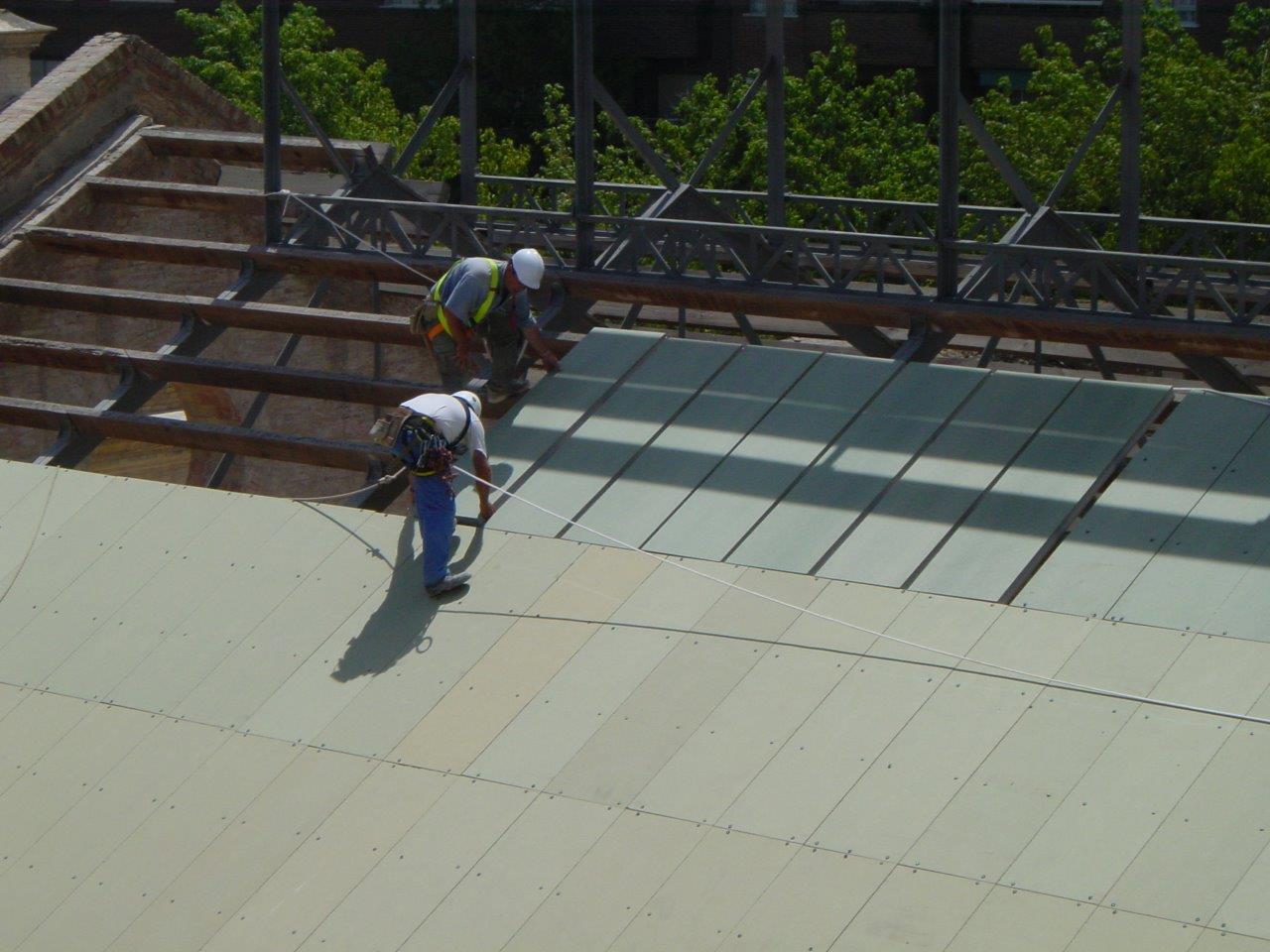

Con la estructura preparada, se inicia la colocación de los paneles sándwich. Se disponen con el lado largo (2.500 mm) perpendicular a la estructura, y pueden instalarse alineados o a tresbolillo. Esta segunda opción es la más recomendada, ya que mejora la rigidez y el reparto de cargas en la cubierta. Los paneles sándwich, simplemente se apoyan sobre la estructura y se unen entre si por medio del machihembrado presente en el aislamiento térmico. Este sistema machihembrado evita los puentes térmicos, asegurando la continuidad del aislamiento térmico y mejorando el comportamiento térmico global de la envolvente.

4. Fijar los paneles sándwich a la estructura

Una cubierta ligera no puede comprometer su seguridad estructural. Por ello, los paneles sándwich se fijan mecánicamente, utilizando una tornillería específica en función del tipo de estructura de cubierta, generalmente de madera o metálica. Se deben utilizar, mínimo, tres fijaciones por cada punto de apoyo, y estas deben introducirse, preferiblemente, en ángulo oblicuo y a más de 3 cm del borde del panel para evitar daños por tensiones puntuales. En estructuras metálicas, se recomienda utilizar tornillos autotaladrantes con punta con alas o, en su defecto, realizar un pretaladro al panel sándwich de 1 mm mayor que el diámetro del tornillo autotaladrante para permitir cierta holgura entre el panel sándwich y la estructura metálica, de manera que se eviten tensiones excesivas ante contracciones y dilataciones de la estructura.

5. Incorporar la impermeabilización y ventilación de cubierta

Una vez fijados los paneles sándwich a la estructura se recomienda protegerlos para alargar su vida útil y prestaciones en óptimas condiciones. Para ello, una opción muy eficaz es instalar las placas ONDULINE BAJO TEJA® DRS, que garantizan la impermeabilización de la cubierta y crean una doble ventilación (entre el panel sándwich y la capa de impermeabilización, y entre la impermeabilización y la cobertura de teja). Se trata de una solución de impermeabilización muy ligera (3 kg/m²), flexible y resistente, que acompañará los movimientos del panel sándwich sin fisurarse, evita la generación de filtraciones y mejora la durabilidad del conjunto. Además, facilita la instalación directa de la teja curva ya que hace de plantilla para estas y favorece su agarre, reduciendo tiempos y costes en obra. No obstante, también pueden combinarse con tejas mixtas, planas, de hormigón o pizarra, para lo cual se coloca un enrastrelado sobre las placas ONDULINE BAJO TEJA® DRS.

6. Finalizar la cubierta con teja u otros acabados

 La cubierta queda lista para recibir el acabado exterior elegido. Si se ha optado por combinar los paneles sándwich ONDUTHERM® con las placas ONDULINE BAJO TEJA® DRS, se habrá conformado una solución integral de cubierta ligera, proporcionando soporte, aislamiento térmico y acústico, acabado estético interior, impermeabilización y ventilación, en un proceso de dos pasos simples y rápidos. Esta simplificación facilita enormemente la planificación de obra y reduce tiempos de ejecución como, por ejemplo, en proyectos de rehabilitación integral de cubierta.

Conclusión

El uso del panel sándwich madera permite construir cubiertas ligeras, rápidas de instalar y energéticamente eficientes. Su diseño todo en uno simplifica la obra, reduce cargas estructurales y mejora el aislamiento. Además, ofrece opciones estéticas atractivas y se adapta a una amplia variedad de proyectos. Si estás pensando en una solución práctica y duradera para tu cubierta inclinada, este sistema representa una de las opciones más completas del mercado actual. Para cualquier duda, consúltanos, estamos aquí para atenderte.
