Rehabilitación energética cubierta Cuartel del Príncipe con SISTEMA INTEGRAL ONDULINE

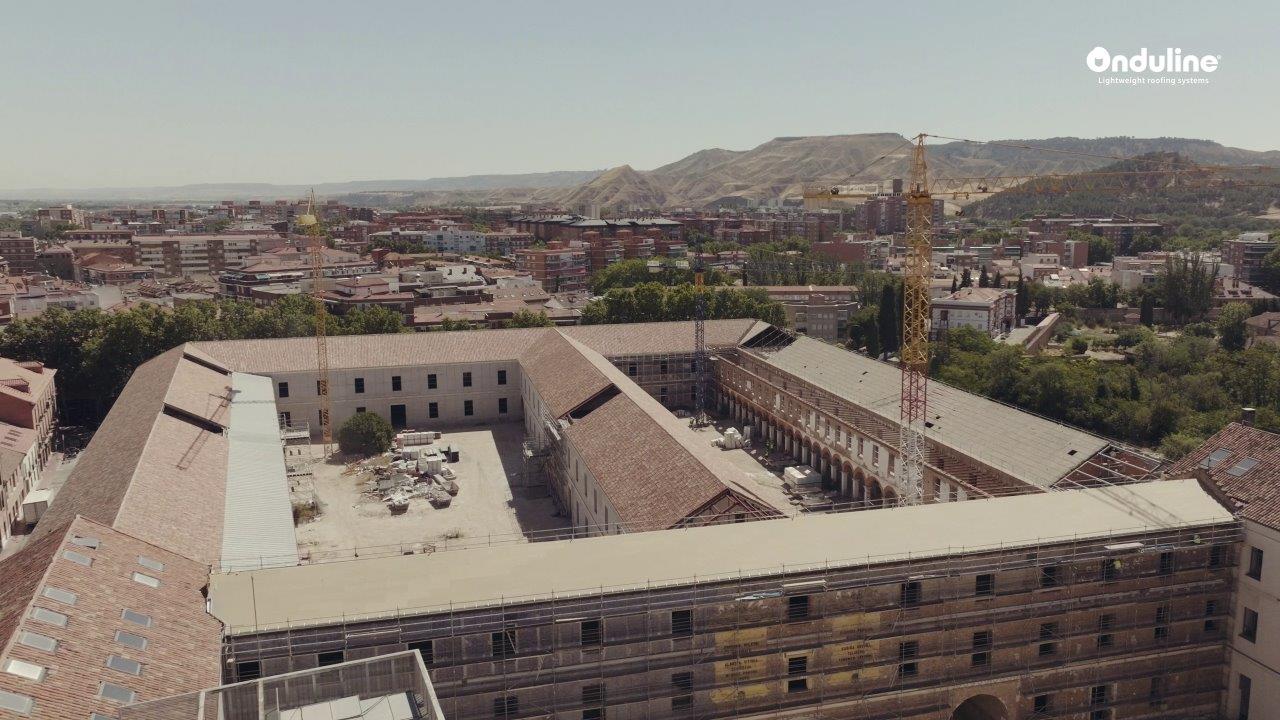

Onduline®, fabricante líder en soluciones ligeras para el aislamiento y la impermeabilización de cubiertas inclinadas, ha participado en el proyecto de rehabilitación integral del Cuartel del Príncipe, edificio que es propiedad de la Universidad de Alcalá y que está siendo transformado para dotar tanto de nuevas infraestructuras a la Universidad, como de diversos espacios abiertos al público.

Se trata de un proyecto de gran envergadura, afectando a una superficie envolvente de unos 9.000 m2, que tienen como presupuesto 17 millones de euros y una previsión de 36 meses de ejecución. No obstante, desde la Universidad de Alcalá se mencionan otros 3.600 m2 de actuación, que serán atendidos en una segunda fase.

De entre las propuestas culturales previstas para ofrecer tanto a la propia comunidad universitaria como a la ciudad destacan: el auditorio, que ocupará las dos plantas de la crujía central y contará con un aforo de hasta 420 personas, ampliable a otras 440 personas gracias a otras 14 salas polivalentes previstas, y la ampliación del Museo de Arte Iberoamericano (MAI) con la incorporación de nuevos espacios expositivos.

La colaboración de Onduline® en este proyecto se centra en la rehabilitación energética de sus cubiertas, donde más de 9.000 metros cuadrados de cubierta han sido rehabilitados con el SISTEMA INTEGRAL ONDULINE®.

Las tareas de rehabilitación energética de las cubiertas han sido emprendidas por la empresa instaladora RICA JAMISA bajo la dirección de la UTE TMR-ASCH. Debido al mal estado general que presentaban los diversos tejados, ha sido necesario actuar de manera integral, llegando hasta los soportes estructurales para sanearlos y aplicar una solución constructiva que contemple tanto el aislamiento térmico como la impermeabilización bajo teja de las cubiertas para cumplir con las exigencias actuales del CTE en materia de eficiencia energética y salubridad.

A modo de resumen, las fases de actuación para acometer la rehabilitación energética de las cubiertas del Cuartel del Príncipe han consistido en:

• Retirada de la teja cerámica curva original y recuperación del mayor número de piezas posibles para su posterior utilización como teja curva cobija.
• Saneamiento y preparación del soporte original de la cubierta, salvaguardando la estructura metálica original en la mayoría de edificios para instalar directamente el panel sándwich de madera ONDUTHERM sobre las correas metálicas.
• Instalación de paneles sándwich de madera ONDUTHERM® sobre la estructura metálica con tornillos autotaladrantes dotando de soporte, acabado interior y aislamiento a la cubierta en un solo paso.
• Instalación de placas asfálticas ONDULINE BAJO TEJA® DRS sobre el panel sándwich ONDUTHERM® para garantizar la impermeabilización y microventilación de los tejados.
• Instalación de la cobertura de la cubierta con teja cerámica curva nueva como teja canal y teja cerámica recuperada como teja cobija.

El sistema constructivo de cubierta utilizado en este proyecto de rehabilitación de cubierta es una de las soluciones constructivas de Onduline® con más trayectoria en el sector de la cubierta inclinada de teja.

Se trata de una solución completa muy utilizada en rehabilitación energética de cubiertas y tejados por su sencillez, ligereza y prestaciones tanto térmicas como de resistencia a cargas e impermeabilidad.

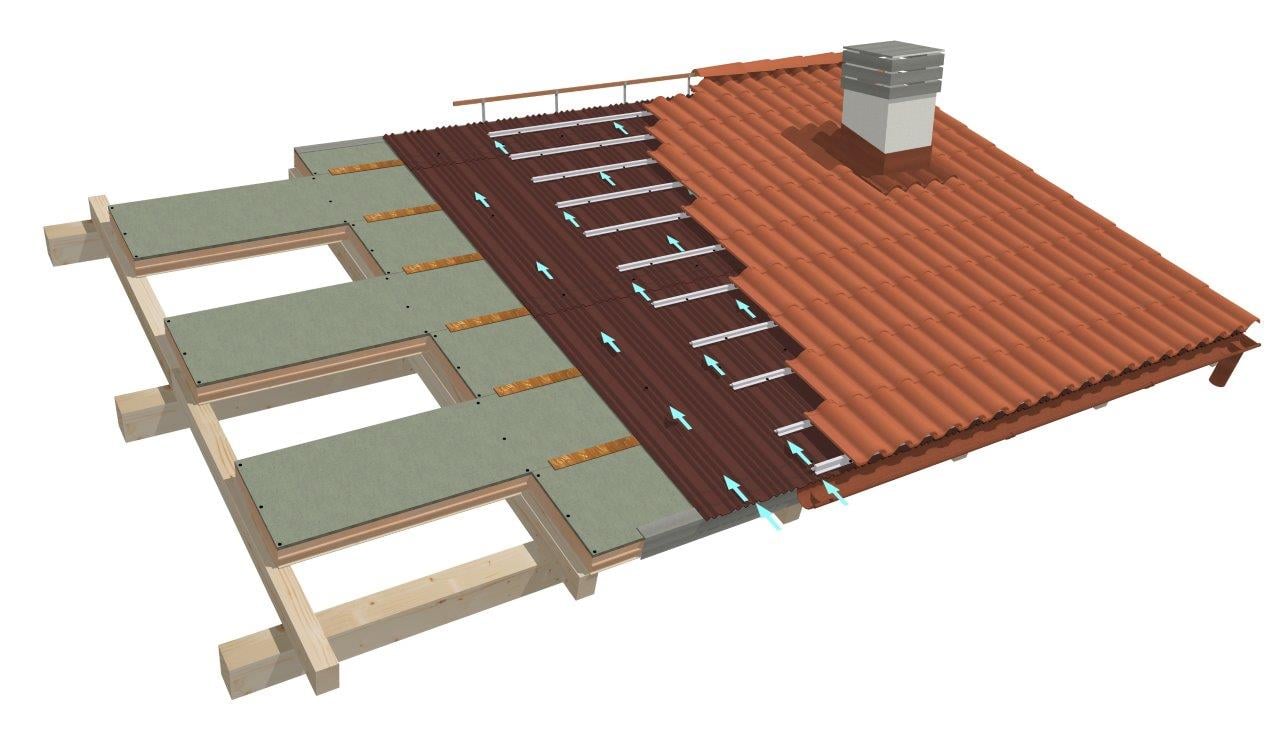

El SISTEMA INTEGRAL ONDULINE® se compone de dos elementos principales:

• El panel sándwich de madera ONDUTHERM®, un elemento constructivo que combina tres componentes diferentes para aportar una serie de funciones complementarias:

1. Tablero superior: habitualmente de aglomerado hidrófugo de 16 o 19 mm. Actúa de soporte facilitando el tránsito por la cubierta y la instalación posterior de la impermeabilización bajo teja.
2. Núcleo aislante: habitualmente de XPS de alta densidad. Aporta el aislamiento térmico y acústico de la cubierta, estando disponible en una gran variedad de espesores (desde 40 hasta 200 mm).
3. Tablero inferior: habitualmente se fabrica con un acabado estético ya que suele quedar visto por el interior a través de la estructura de la cubierta. Existen distintos acabados para adaptarse a las distintas necesidades de cada proyecto.

• La placa asfáltica ONDULINE BAJO TEJA® DRS: elemento que se instala sobre el panel sándwich ONDUTHERM para protegerlo frente a filtraciones y ventilarlo. Estas placas bajo teja dotan de impermeabilización a la cubierta y generan la microventilación, factor muy importante para un panel sándwich de aislante de madera, ya que mantiene unas óptimas prestaciones siempre que este estanco y ventilado.

El SISTEMA INTEGRAL ONDULINE® es muy versátil y puede utilizarse en combinación de cualquier tipo de teja o pizarra para terminar la cubierta, adaptándose a cualquier climatología gracias a su amplitud de espesores de aislamiento térmico y a un amplio rango de pendientes, garantizando la impermeabilidad de la cubierta desde tan solo un 15%.
