Cubiertas inclinadas: lo que exige el CTE y cómo abordar la impermeabilización desde el proyecto

¿Cuándo exige el CTE una capa de impermeabilización?

El apartado 2.4.2 del DB-HS 1 la exige cuando el sistema de formación de pendientes no alcanza la pendiente de la tabla 2.10 o el solape de las piezas es insuficiente. Las pendientes mínimas son: teja curva, 32 %; mixta y plana monocanal, 30 %; marsellesa o alicantina, 40 %; plana con encaje, 50 %; y pizarra, 60 %.

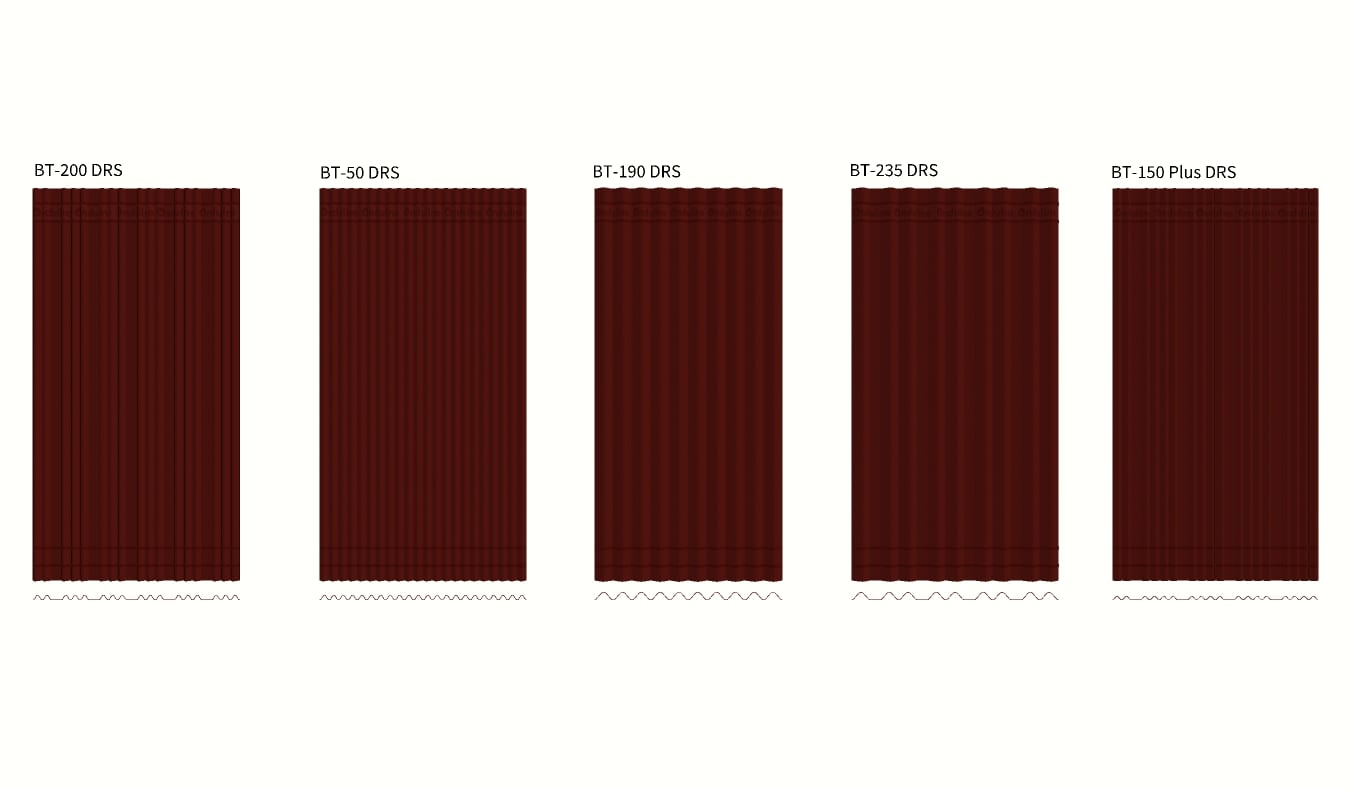

Requisitos clave y cómo los resuelve ONDULINE BAJO TEJA® DRS

Fijación mecánica: con pendientes superiores al 15 % (apartado 2.4.3.3), la impermeabilización debe fijarse mecánicamente. Las placas DRS se fijan a cualquier tipo de soporte.
Punzonamiento estático: el CTE pide resistencia suficiente o una capa separadora. DRS ofrece elevada resistencia mecánica y al punzonamiento, sin capa separadora adicional.

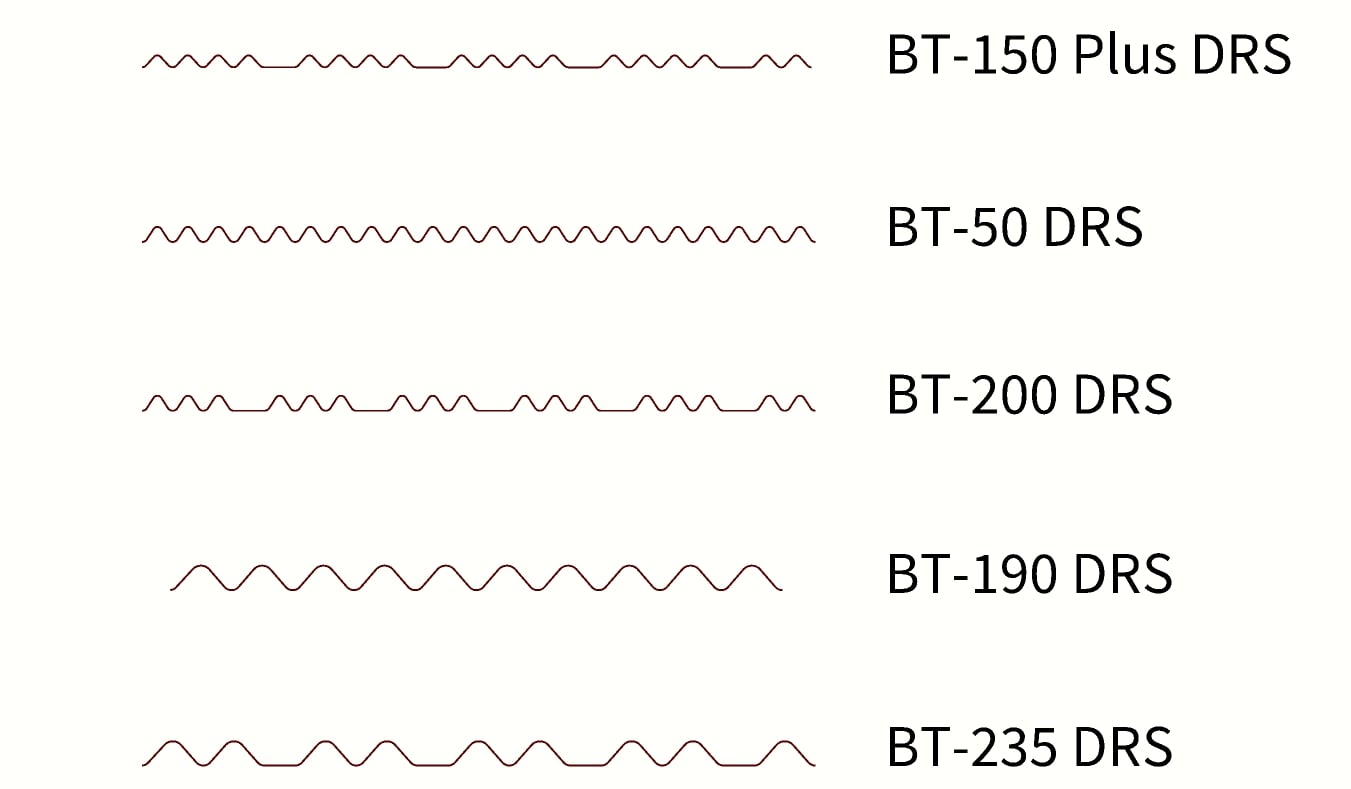

Ventilación: la cámara de aire ventilada requiere aberturas de entre 3 y 30 cm² por m² de cubierta. La geometría ondulada crea un doble circuito de aire bajo la cobertura y ayuda a evitar condensaciones.

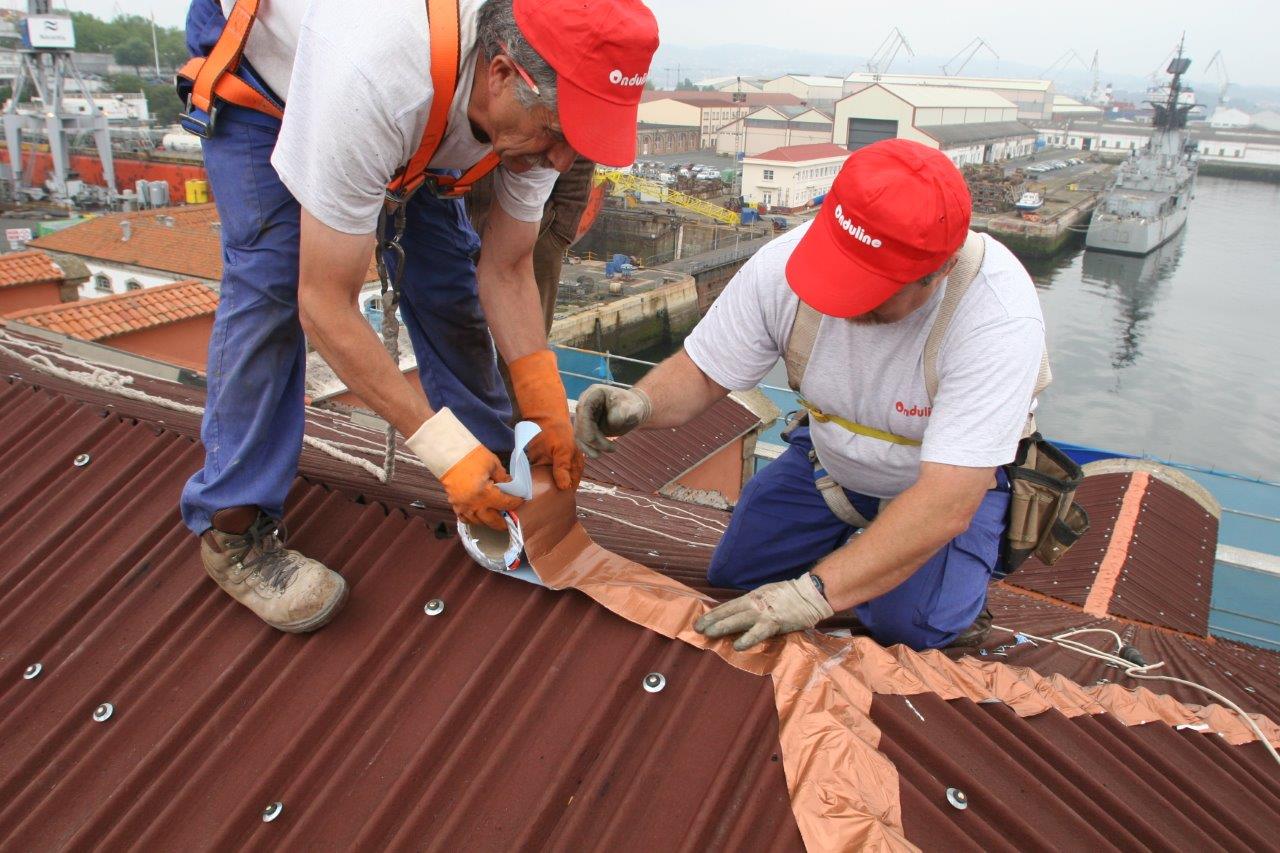

Puntos singulares: aleros, limahoyas, cumbreras, chimeneas, lucernarios o canalones exigen continuidad de la impermeabilización. Los accesorios y remates forman parte del sistema.
Compatibilidad y estabilidad: los materiales en contacto deben ser compatibles y el sistema, definirse según soporte, aislamiento, cobertura y fijaciones.

Qué aporta una solución Bajo Teja

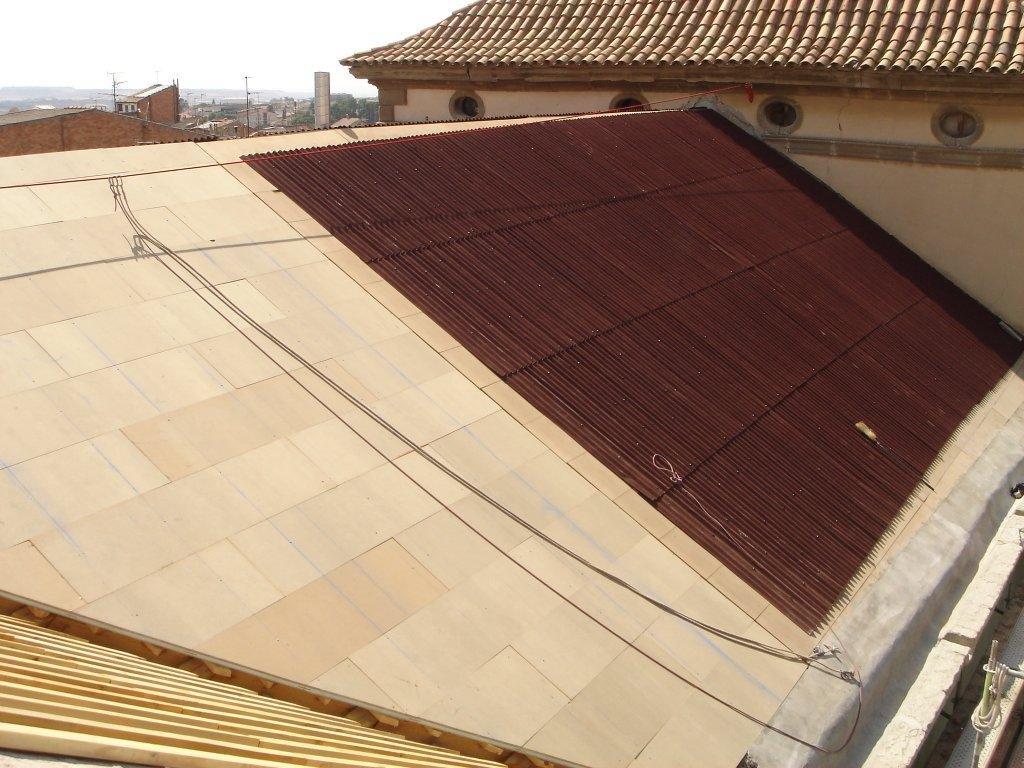

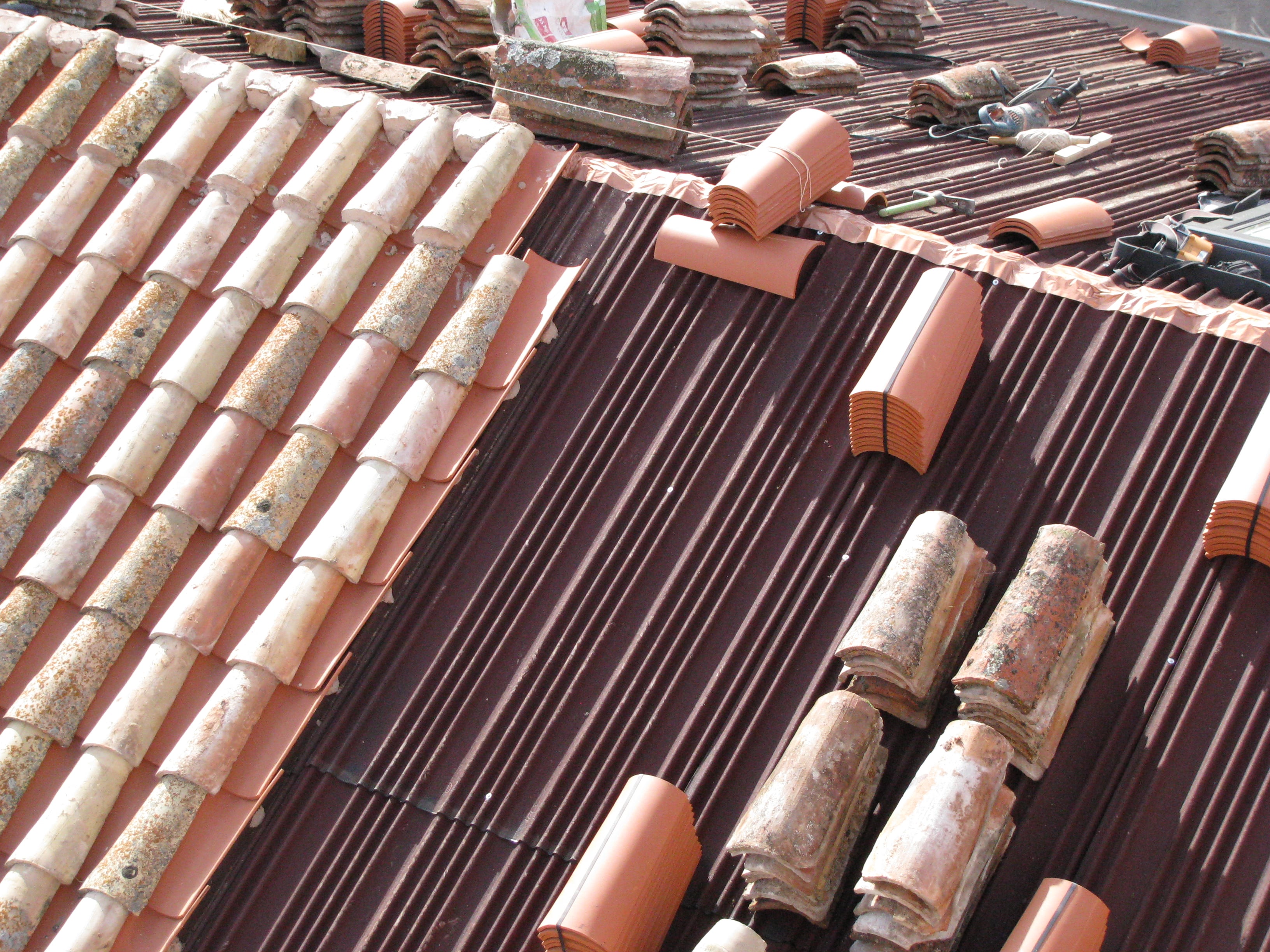

DRS actúa como segunda barrera frente al agua en cubiertas de teja o pizarra y mantiene la estanqueidad aunque las piezas se muevan o se rompan. Trabaja desde pendientes del 15 %, algo clave cuando la pendiente queda por debajo de la que el CTE fija para cada teja: ahí la impermeabilización pasa de complementaria a necesaria. Además, se instala en seco, es flexible y pesa solo 3–3,2 kg/m².

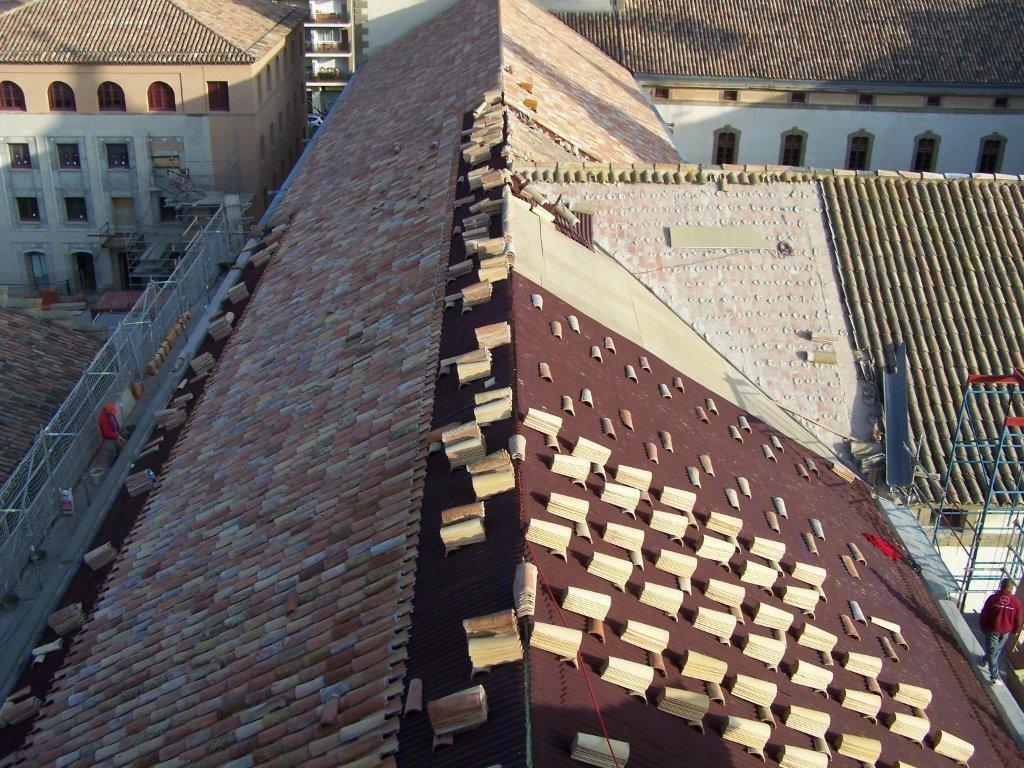

Rehabilitación: un caso especial

Con estructuras de madera, soportes irregulares o pendientes reducidas, su ligereza permite mejorar la protección frente al agua sin recurrir a sistemas más pesados. Eso sí, conviene analizar el estado del soporte, las fijaciones, la ventilación y la compatibilidad con los materiales existentes.

Diseña la cubierta como un sistema

Onduline® no sustituye al proyecto: este debe fijar las condiciones concretas y elegir una solución compatible. El CTE marca el marco reglamentario y el sistema lo traslada a obra. Impermeabilizar no es colocar una barrera, sino diseñar el conjunto que gestiona el agua.

¿Trabajas en una cubierta inclinada? Contacta con nuestro Departamento Técnico y te asesoramos.
